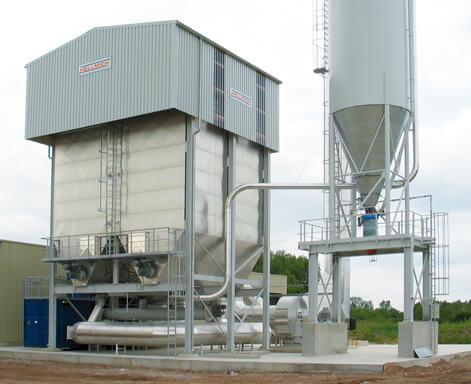

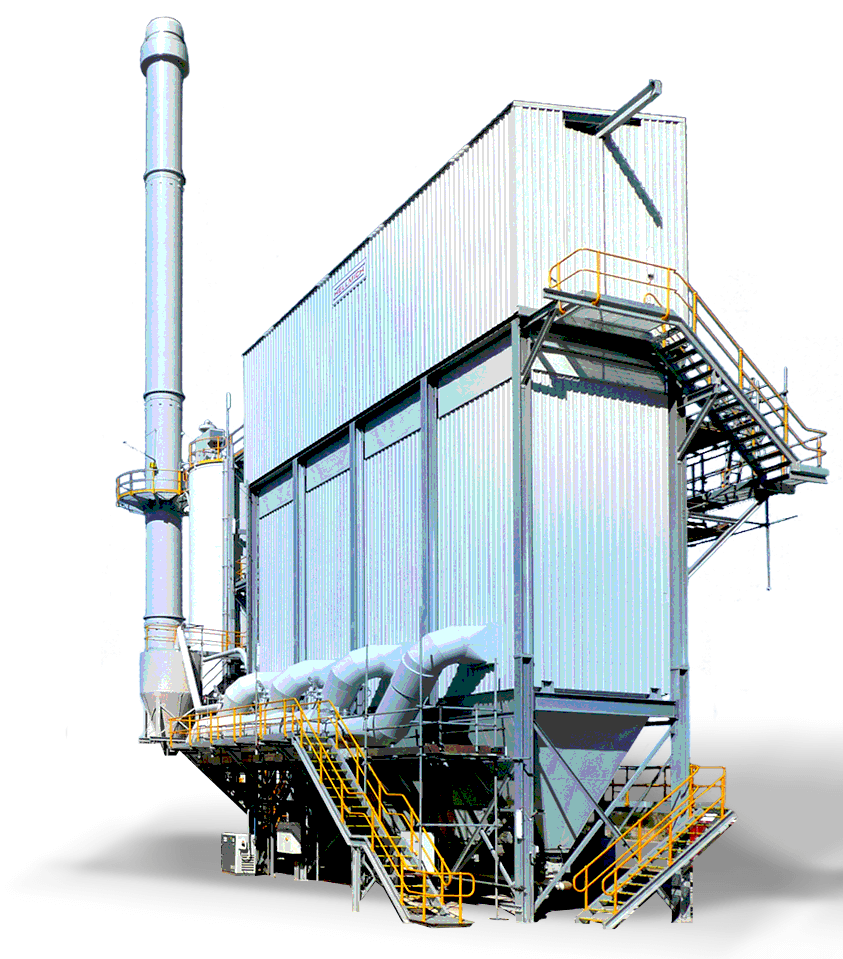

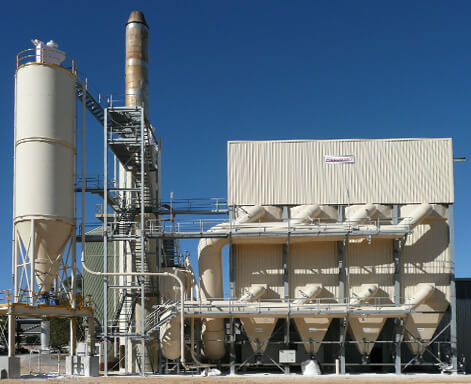

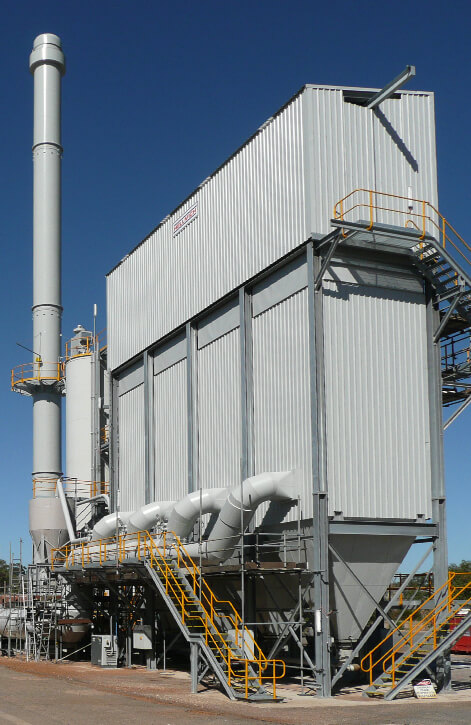

HKD-R Schlauchfilteranlage
Die perfekte Lösung bei hohen SOx-, HCI- und Staubkonzentrationen.
Absorbiert wird bei dieser Technik SOx, HCl, HF und Staub. Bei dieser Technik wird über ein Dosiersystem das erforderliche Sorptionsmittel dem Rauchgasstrom zugeführt. Das Sorptionsmittel wird mit Wasser behandelt, um die Reaktionsfähigkeit zu steigern. Das Reaktionsprodukt wird in einer Schlauchfilteranlage abgeschieden und ausgetragen. Als Filtermedien werden Nadelfilze in unterschiedlichen Qualitäten eingesetzt. Um eine optimale Ausnutzung (Sättigung) des Sorptionsmittels zu erreichen, wird ein Großteil des Materials nach der Aufbereitung in den Prozess zurückgeführt.
Auswahl des Sorptionsmittel durch Hellmich
Das Sorptionsmittel wird bis zu 80% gesättigt! Die Auswahl des Sorptionsmittels erfolgt abhängig von der Schadstoffart und -Konzentration. Bei Rauchgastemperaturen über 260 ºC wird zusätzlich Umgebungsluft beigemischt oder die Temperatur wird durch einen Wärmetauscher abgesenkt.
Das Einsatzgebiet
Die Schlauchfilteranlage HKD-R wurde für Branchen entwickelt, in denen bei den täglichen Arbeitsprozessen SOx-, HCI-, HF- und hohe Staubkonzentrationen anfallen, die entsprechend gereinigt werden müssen, um die gesetzlichen Grenzwerte einzuhalten.
Die Funktionsweise

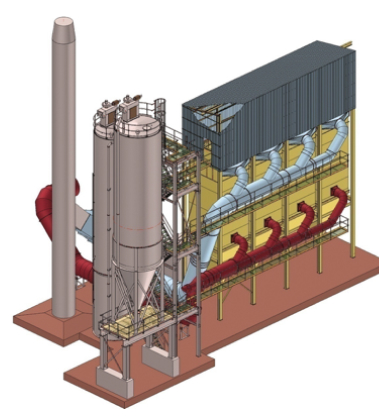

Abhängig von der Anlagengröße wird das Absorptionsmaterial beispielsweise mit einer frequenzgeregelten Dosierschleuse an verschiedenen Positionen in die Rauchgasleitung eingebracht, nachdem das zu bearbeitende Material für den Sorptionsprozess aufbereitet wurde. Die mit dem Absorptionsmittel angereicherten und eventuell heruntergekühlten Rauchgase werden mit den gebundenen Schadstoffen in einem weiteren Modul der Anlage herausgefiltert. Ein Prozessluftstutzen sorgt dafür, dass die Temperatur des Rauchgases - falls nötig - auf die zulässige Gradzahl des Filtermediums abgesenkt wird. Die Filteranlage wurde vom Hersteller mit einem Stahlblechgehäuse und kopfseitigen Lochblechen für die Aufnahme der Filterschläuche konstruiert. Rohgaseintritts- und Reingasaustrittskanal sind mit Prall- und Leitblechen ausgestattet und übereinander angeordnet.
Nach dem Filterprozess gelangen die gereinigten Gase über einen Ventilator, der gegebenenfalls mit einem Schalldämpfer ausgerüstet ist, in den Kamin und werden in die Umgebung abgeführt.
Vorteile
- Hohe Sättigung des Sorptionsmaterials
- Auch bei hohen HCl und/oder Staubkonzentrationen einsetzbar
- Mit einer Wärmerückgewinnung koppelbar
Die Technik
Die Technik der Schlauchfilteranlage HKD-R erlaubt es, einen Teil des Sorptionsmittels abzutrennen und wieder in den laufenden Prozess zuzuführen, um eine höhere Ausnutzung zu erreichen. Die Wahl des Sorptionsmittels ist abhängig von der Art der Schadstoffe und ihrer Konzentration im Rauchgas. Die zur Reinigung benötigten Sorptionsmaterialien können in einem nebenstehenden Silo gelagert werden.
